FR后拉式 精密筒夹夹头

产品分类: 动力筒夹夹头
    电脑车床筒夹夹头
    0.010mm夹持精度
    配合Hainbuch/Ortlieb精密筒夹工作
    服务热线:139-2291-2617


      方荣FR精密筒夹夹头是一款专为高精度数控车床、研磨机、专用机所设计的高阶精密筒夹夹头。FR精密夹头本体是以进口高品质合金钢为材料,硬化至FR60度后精密研磨制成,夹头本体精度佳,工作精度寿命长。FR精密筒夹夹头搭配德国原装SpannStar精密筒夹工作,其特点是系统夹持精度高,能保持在0.010mm以内。此外,SpannStar筒夹在夹持动作时,能保证夹持面平行接触,提供更高的夹持刚性与工作稳定性。

      精密后拉式筒夹夹头: 夹持精度0.010mm以内

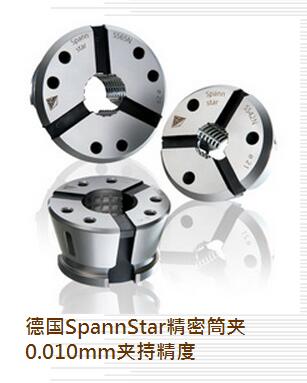

      搭配德国原装SpannStar精密筒夹工作
      快速更换筒夹设计,30秒以内快速更换工作尺寸
      油压回转缸驱动工作,高夹持力
      筒夹开口度0.5mm以上,适合机械手自动上料作业
      夹头本体合金钢硬化精密研磨制成,精度寿命长
      适合安装於数控车床,研磨机,专用机等工作





      FR后拉式筒夹夹头尺寸与规格



      FR-42A5
      FR-42A6
      FR-65A5
      FR-65A6
      主轴鼻端 A2-5 A2-6 A2-5 A2-6
                  A 138 (5.43") 164 (6.46") 138 (5.43") 164 (6.46")
      B (P.C.D.) 104.8 (4.13") 133.4 (5.25") 104.8 (4.13") 133.4 (5.25")
                 C 82.6 (3.25") 106.4 (4.19") 82.6 (3.25") 106.4 (4.19")
      D (转接拉管) M55 M55 M72 M72
                 F 97 (3.82") 97 (3.82") 119 (4.69") 119 (4.69")
                 L 123 (4.84") 123 (4.96") 138 (5.43") 141 (5.55")
                M 137 (5.39") 137 (5.39") 164 (6.46") 164 (6.46")
                N 27 (1.06") 30 (1.18") 27 (1.06") 30 (1.18")
      安装螺丝孔 6H-M10 6H-M12 6H-M10 6H-M12
      工作筒夹 SS42 Collet SS42 Collet SS65 Collet SS65 Collet
      拉杆轴向行程 4.5mm (0.18") 4.5mm (0.18") 4.5mm (0.18") 4.5mm (0.18")
      筒夹开/关行程 ±0.5mm (0.02") ±0.5mm (0.02") ±0.5mm (0.02") ±0.5mm (0.02")
      最大夹持径 42mm (1.65") 42mm (1.65") 65mm (2.56") 65mm (2.56")
      最大允许轴向拉力 3200kgf (7040lbf) 3200kgf (7040lbf) 4000kgf (8800lbf) 4000kgf (8800lbf)
      最大夹持力 7200kgf (15840lbf) 7200kgf (15840lbf) 9400kgf (20680lbf) 9400kgf (20680lbf)
      最高转速RPM 6500 6500 5500 5500
      产品净重 9.5kgs (20.9lbs) 10.5kgs (23.1lbs) 14.0kgs (30.8lbs) 15.0kgs (33.0lbs)
